Brother CNC数控钻孔攻丝中心
广泛应用于汽车，摩托车，通用汽油发动机，电子，通讯，光学等零部件的精密机械加工。 |
 |
|
|
|
 |
 |
扩大零部件加工范围 |
| |
道具库存数在原来的26把样式的基础上又追加了40把刀的样式。 |
| |

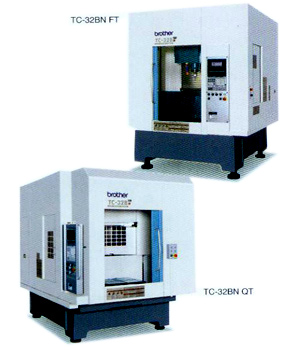

QT样式：装有可以应对大工件和复数工件的大型旋转工作台（一面：X600mm， |
| |
Y425mm）。 |
| |
FT样式：工作台尺寸X800mm，Y400mm。最大承载重量600kg。可搭载大型夹具。 |
|
追求生产效率 |
| |
由于进给的速度、高加减速度（快速进给速度：70m/min），而缩短了非切削时 |
| |
间。另，追求株洲加减速度、ATC动作等功能，从而达到了2.1秒※1的道具交换时
间。 |
| |
※1
这是指主轴转速从16,000min-1经过ATC动作，主轴转速再次达到16,000min-1 |
| |
所需时间（x,y从工作台的中央位置）。 |
| |
提高可靠性 |
| |
改善设有中心槽结构的基础形状、提高排屑性能。加工室、机械室、刀具室的隔离 |
| |
，防止了因切削屑粉末引起的故障。 |
|
 |
|
|
钻孔（刀具直径mm
X
进给速度mm/rev.） |
攻丝（刀具直径mm
X 螺距mm） |
铣削加工（切削量cm3/min；
切削宽度mm X 切削深度mm X 进给速度mm/min） |
| 机型 |
材料 |
|
产品规格 |
12,000
min-1参数 |
16,000
min-1参数 |
12,000
min-1参数 |
16,000
min-1参数 |
12,000
min-1参数 |
16,000
min-1参数 |
| ADC |
 26X0.2(最大38X0.3) |
M27
X 3.0（最大M30 X 3.5） |
365:40
x 4.5 x 2,040
(最大1,800:100x45x4,000) |
| S45C |
24
X 0.1 |
M18
X 2.0 |
58:40
X 3.0 X 484 |
|
|
|
|
|
|
 |
|
搞生产效率 |
| |
通过搭载NC控制装置（CNC-B00），加快了程序处理速度，通过减震控制来提高 |
| |
加速度，从而缩短了加工节拍，生产效率与以往机器比较提高了3--10%。 |
|
小型 |
| |

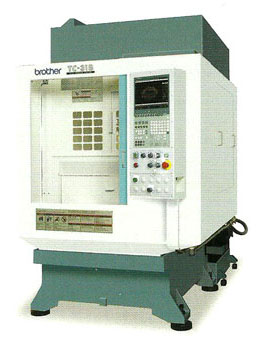

搭载快速旋转工作台的情况下，实现了1,340mm的小型化门面尺寸。 |
| |
|
| |
加工能力 |
| |
各轴导轨尺寸的改良，主轴轴承直径的改良，主轴夹持力的提高等一系列机械构造 |
| |
改良，大幅度提高了机械的刚性，提高了切削能力。 |
|
 |
|
|
钻孔（刀具直径mm
X
进给速度mm/rev.） |
攻丝（刀具直径mm
X 螺距mm） |
铣削加工（切削量cm3/min；
切削宽度mm X 切削深度mm X 进给速度mm/min） |
| 机型 |
材料 |
| TC-31B |
产品规格 |
16,000
min-1参数 |
22,000
min-1参数 |
16,000
min-1参数 |
22,000
min-1参数 |
16,000
min-1参数 |
22,000
min-1参数 |
| ADC |
18
X 0.2 |
M22
X 2.5 |
244:40
X3.0X2040 |
| FC200 |
16 X 0.15 |
M18
X 2.5 |
57:40
X2.5X573 |
| S45C |
15
X 0.1 |
M8
X 1.25 |
48:40
X2.5X484 |
|
|
|
|
|
|
|
|
追求该生产性 |
| |

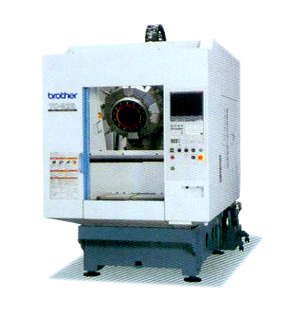

QT旋转工作台的搭载，意味着加工中“无”停顿，从而大幅缩减非切削时间，压倒性 |
| |
的实现搞生产性。 |
|
对应对能力的提升 |
| |
夹具搭载范围和承载量的大幅提升，使得机床在搭载分度及各式夹具时变得更容易。 |
|
操作更简便 |
| |
装备了注重细节的丰富功能。为了追求更好的操作简便性搭载了独自的NC系统。 |
|
高切削能力 |
| |
立柱刚性、主轴直径、主轴马达扭力等主要要素的提高，高切削能力的发挥。 |
|
|
|
|
钻孔（刀具直径mm
X
进给速度mm/rev.） |
攻丝（刀具直径mm
X 螺距mm） |
铣削加工（切削量cm3/min；
切削宽度mm X 切削深度mm X 进给速度mm/min） |
| 机型 |
材料 |
| TC-R2B |
产品规格 |
10,000规格
|
16,000规格
|
10,000规格
|
16,000规格
|
10,000规格
|
16,000规格 |
| ADC |
32X0.2 |
24X0.2 |
M27
X P3.0 |
M22
X 2.5 |
960:100X3.2X
3000 |
660:100
X2.2X 3000 |
| FC200 |
28X0.15 |
22X0.15 |
M24
X P3.0 |
M18
X 2.5 |
128:40X5.6X
573 |
73:40X3.2X573 |
| S45C |
32X0.1 |
18X0.1 |
M16
X P2.0 |
M14
X 2.0 |
81:40X4.2X484 |
48:40X2.5X484 |
 |
|
|
|
